Bei der Auswahl orientierst du dich an konkreten Lastfällen: für reine Fußgängerbereiche hat sich das Maschenbild 30/10 mit Tragstäben von typischerweise 25 x 3 mm bewährt; für befahrbare Flächen oder Transportwege sind größere Tragstäbe (z. B. 30 x 6 mm) und geringere Maschenweiten zu bevorzugen. Stützweiten bis etwa 1,5 m lassen sich kostengünstig mit leichten Ausführungen abdecken, während Stützweiten von 2,5–3,0 m verstärkte Tragstäbe oder zusätzliche Unterkonstruktionen erfordern. Achte bei deiner Kalkulation auf die Mittteilung der Maschenteilung (MT) und die Anzahl der Tragstäbe – beides bestimmt direkt die Tragfähigkeit und das Durchbiegungsverhalten.

Für die Auflagerkonstruktion gilt: die Auflage sollte möglichst der Rosthöhe entsprechen und darf nicht weniger als 30 mm betragen; Unterschreitungen führen zu erhöhter Spannung an den Tragstäben und können die Verpressung der Querstäbe gefährden. Randeinfassungen und Fußleisten verhindern Abrutschen und herabfallende Gegenstände, bei Stufen sind Sicherheitsantrittskanten empfohlen. Ausschnitte und Schrägschnitte werden mit Flachstahl eingefasst; plane für Schnitte mindestens 0,5 lfdm Zusatzaufwand je Einzelfall ein.

Im corrosiven Umfeld empfiehlt sich die Feuerverzinkung oder eine zusätzliche Beschichtung; die Zinkschicht liegt in der Regel im Bereich von einigen zehn Mikrometern und bietet langjährige Schutzwirkung. Bei erhöhtem Rutschrisiko (Öl, Fett, Eis) wählst du Gitterroste mit Ausnehmungen oder profilierten Oberkanten zur Erhöhung der Rutschhemmung; als Referenz dient das Merkblatt ZH 1/571 der BG. Fehlende oder ungeeignete Rutschhemmung stellt ein erhebliches Gefährdungspotential dar, insbesondere an Treppen oder Rampen.

Für Mengenermittlung und Abrechnung wird die anzufertigende Fläche nach dem kleinsten umschließenden Rechteck in m² berechnet (Arbeitsblatt H 10 der Arbeitsgemeinschaft Industriebau). Beachte die Mindestberechnung von 0,5 lfdm und die Zusatzkosten für Aus- und Abschnitte inkl. Randeinfassung. In der Praxis reduzieren genau dokumentierte Maße und eindeutig definierte Aussparungen Änderungsaufwand und Reklamationen.

In einer Hallensanierung wurden vorhandene glatt geschweißte Stahlroste durch verzinkte Gitterroste 30/10 (Tragstäbe 25 x 3 mm) ersetzt. Ergebnis: geringere Bauhöhe, Durchsicht für Beleuchtung, und eine nachgewiesene Tragfähigkeit für Fußverkehr sowie für manuelle Flurförderzeuge bis ~1,5 t. Zusätzlich sorgte eine umlaufende Randeinfassung und eine Auflage von 40 mm für einen sicheren Lastabtrag. Solche Maßnahmen zeigen, wie du mit vergleichsweise kleinen Eingriffen Funktion, Sicherheit und Lebensdauer deutlich steigern kannst.

Die Tragstäbe übernehmen die direkte Lastabtragung auf die Auflager; Anzahl, Querschnitt und Höhe der Tragstäbe bestimmen maßgeblich die Tragfähigkeit. Übliche Tragstabhöhen liegen im Bereich von etwa 20–50 mm, typische Querschnitte sind z. B. 20×3 mm, 30×3 mm oder 40×5 mm. Weil das Biegesteifigkeitsmoment eines rechteckigen Querschnitts proportional zur dritten Potenz der Höhe ist, bedeutet eine Verdopplung der Tragstabhöhe eine Annäherung an eine achtfache Steifigkeit – ein zentraler Hebel, wenn du bei begrenzter Auflagerlänge höhere Spannweiten realisieren musst.

Bei der Auswahl orientierst du dich an Stützweite, Nutzlast und Auflagerbedingungen: Für begehbare Flächen mit Stützweiten um ~2 m werden häufig Tragstäbe 30×3 mm eingesetzt, während bei befahrbaren Bereichen stärker dimensionierte Profile nötig sind. Die Auflagerlänge sollte möglichst der Rosthöhe entsprechen, darf aber laut Vorgabe nicht weniger als 30 mm betragen, da ansonsten Auflagerpressungen und Kantenverformungen auftreten können.

Querstäbe verteilen Lasten zwischen den Tragstäben, halten diese in der vertikalen Position und beeinflussen die Maschenweite; beim üblichen Maschenbild 30/10 liegt der Querstababstand bei 10 mm, wodurch ein feines Tragbild entsteht. Ausführung und Abstand der Querstäbe beeinflussen Licht- und Flüssigkeitsdurchlässigkeit sowie die Möglichkeit, kleine Gegenstände durchfallen zu lassen – für Bereiche mit hohem Kleinteilrisiko wählst du engere Querstababstände.

Verpressung an den Kreuzungspunkten sorgt für die notwendige Schubübertragung zwischen Trag- und Querstäben; eine mangelhafte Verpressung reduziert Stabilität und Verwindungsfestigkeit. Querstäbe werden als Flach- oder Rundprofile gefertigt; in stark belasteten Anwendungen kommen dickere Querstäbe oder zusätzliche Querstabreihen zum Einsatz, um lokale Belastungsspitzen zu minimieren.

Weitere technische Unterscheidungen betreffen Materialwahl und Profilform: Edelstahl-Querstäbe erhöhen Korrosionsbeständigkeit in chemisch anspruchsvollen Umgebungen, feuerverzinkte Querstäbe bieten wirtschaftlichen Korrosionsschutz im Außenbereich. Beachte, dass ein zu großer Querstababstand ein erhöhtes Risiko birgt, dass Werkzeuge oder Kleinteile durchfallen und Personen gefährden; für Arbeitsbühnen mit Kleinteilen wird daher oft eine Maschenweite von ≤10 mm empfohlen.

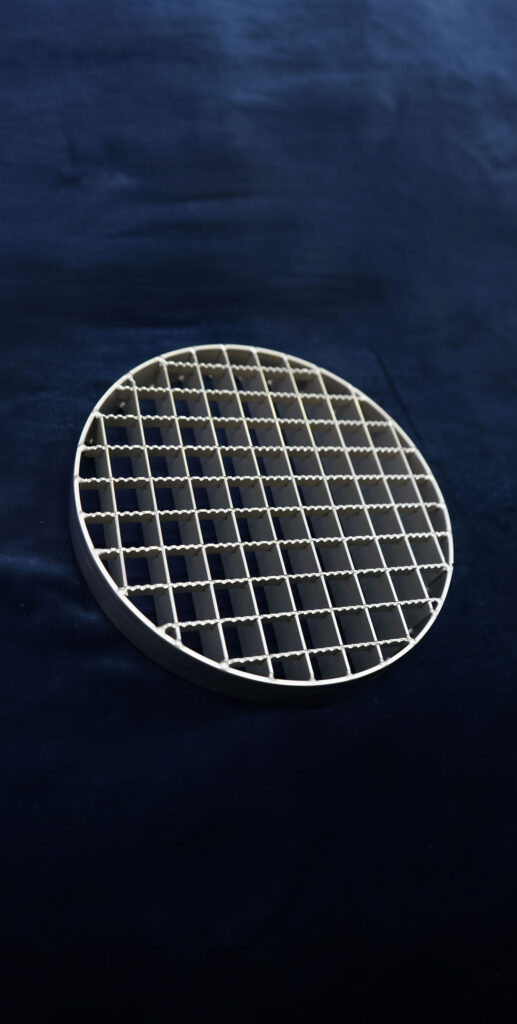

Randeinfassungen aus Flacheisen, U‑Profilen oder T‑Profilen verleihen dem Rost die plattenartige Steifigkeit und sorgen für einen sauberen, sicheren Abschluss. Durch die umlaufende Einfassung erhöht sich die Biege- und Schubsteifigkeit an den Außenkanten, wodurch sich Lasten effizienter auf die Unterkonstruktion übertragen lassen; eine vollständige Randeinfassung reduziert Kantenverformungen und verringert Sturz- sowie Stolpergefahren.

Die Randeinfassung dient zugleich als Befestigungsfläche für Einhängewinkel, Fußleisten oder Sicherheitsantrittskanten und beeinflusst das Rahmenaußenmaß des Rostes. Übliche Flachprofile liegen oft im Bereich von 25–30 mm Breite bei 4–6 mm Materialstärke; die gewählte Profilform entscheidet darüber, ob der Rost bündig oder überstehend eingebaut werden kann und welchen Schutz gegen Abrutschen oder Abfallen von Gegenständen du erreichst.

Fehlt eine ausreichende Randeinfassung oder ist sie zu schwach dimensioniert, entstehen kritische Sicherheitsmängel wie nachgebende Kanten, erhöhte Rutsch- und Stolpergefahr sowie Probleme bei der Montage (z. B. unzureichende Auflagerung oder verschobene Einhängewinkel). Wählst du hingegen ein korrekt dimensioniertes Flach- oder U‑Profil, profitierst du von erhöhter Stabilität, einfacher Befestigung und besserer Langlebigkeit des gesamten Gitterrostsystems.

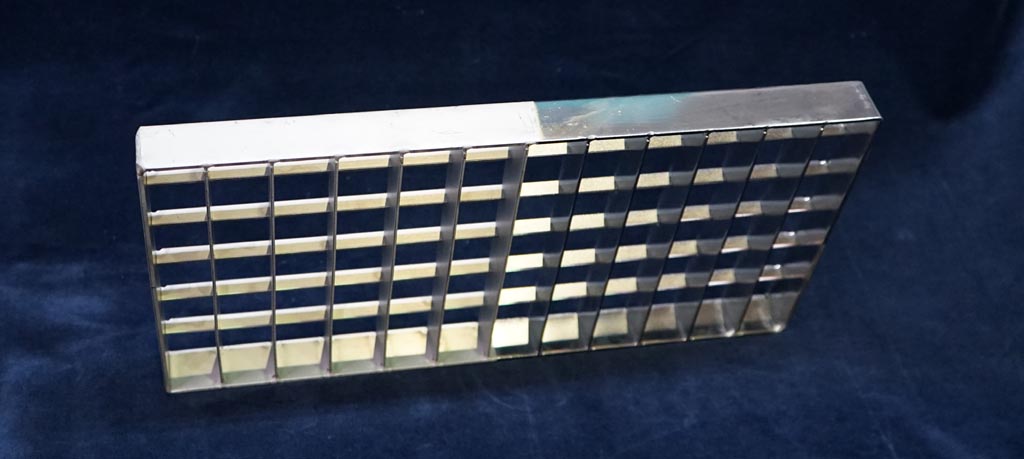

Das Maschenbild definiert den ersten Blick und die Funktionalität zugleich: feine Maschen (z. B. 30/10) wirken geschlossen und sicher für Fußgängerbereiche, grobe Maschen (z. B. 40/20) vermitteln industrielle Offenheit und erleichtern Reinigung und Abfluss. Für öffentliche Laufwege solltest du Maschen wählen, die Absatzschuhe und kleine Gegenstände nicht durchlassen; für Betriebsflächen mit hohem Schmutz- oder Flüssigkeitsaustrag eher größere Maschen.

Optik und Lichtspielen sind planbar: gleichmäßige Maschenbilder minimieren Blendung und sorgen für ein ruhiges Erscheinungsbild, schräge oder spezielle Muster können Leitsysteme oder Rutschhemmungszonen visualisieren. Beachte, dass Sondermaschenbilder oft höhere Fertigungskosten und längere Lieferzeiten bedeuten.

Weiterführend beeinflusst das Maschenbild die Möglichkeit zusätzlicher Merkmale: Aufschraubbare Fußleisten, Sicherheitskanten oder Rutschhemmungs-Ausnehmungen lassen sich bei standardisierten Maschen einfacher und wirtschaftlicher realisieren; bei Sonderbildern sind Anpassungen und Rahmenverstärkungen häufiger erforderlich.

Rostlänge ist das Außenmaß in Tragstabrichtung (auch wenn dieses Maß kleiner als die Rostbreite sein kann). Du richtest die Tragstäbe stets so aus, dass sie die Last in Richtung der Auflager führen; dadurch maximierst du die Tragfähigkeit und minimierst Durchbiegung. Beispiel: Bei einer Stützweite von 1,5 m sollten die Tragstäbe über diese Distanz laufen, damit die Last direkt auf die Auflager abgeleitet wird.

Die Auflagerlänge (Gitterrostauflage) an den Tragstabenden sollte möglichst der Rosthöhe entsprechen, darf jedoch nicht weniger als 30 mm betragen. Unzureichende Auflage führt zu erhöhten Spannungen an den Tragstäben und kann die Verpressung der Querstäbe beeinträchtigen.

Bei Aussparungen und Schnitten gelten Rahmen- und Einfassungsregeln: jede Aussparung ist mit Flachstahl einzufassen und wird in der Regel abgerechnet (Mindestberechnung 0,5 lfdm je Einzelfall). Achte bei der Planung darauf, ob Einhängewinkel, Fußleisten oder Randeinfassungen erforderlich sind, da diese die äußeren Maße und die Auflagerbedingungen beeinflussen.

Randeinfassungen aus Flacheisen, U‑Profilen oder T‑Profilen verleihen dem Rost die plattenartige Steifigkeit und sorgen für einen sauberen, sicheren Abschluss. Durch die umlaufende Einfassung erhöht sich die Biege- und Schubsteifigkeit an den Außenkanten, wodurch sich Lasten effizienter auf die Unterkonstruktion übertragen lassen; eine vollständige Randeinfassung reduziert Kantenverformungen und verringert Sturz- sowie Stolpergefahren.

Die Randeinfassung dient zugleich als Befestigungsfläche für Einhängewinkel, Fußleisten oder Sicherheitsantrittskanten und beeinflusst das Rahmenaußenmaß des Rostes. Übliche Flachprofile liegen oft im Bereich von 25–30 mm Breite bei 4–6 mm Materialstärke; die gewählte Profilform entscheidet darüber, ob der Rost bündig oder überstehend eingebaut werden kann und welchen Schutz gegen Abrutschen oder Abfallen von Gegenständen du erreichst.

Fehlt eine ausreichende Randeinfassung oder ist sie zu schwach dimensioniert, entstehen kritische Sicherheitsmängel wie nachgebende Kanten, erhöhte Rutsch- und Stolpergefahr sowie Probleme bei der Montage (z. B. unzureichende Auflagerung oder verschobene Einhängewinkel). Wählst du hingegen ein korrekt dimensioniertes Flach- oder U‑Profil, profitierst du von erhöhter Stabilität, einfacher Befestigung und besserer Langlebigkeit des gesamten Gitterrostsystems.

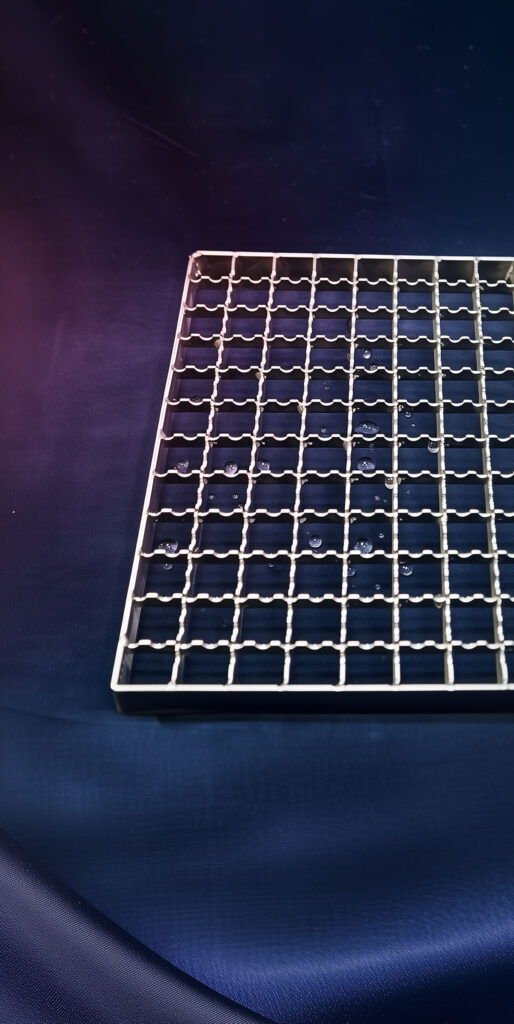

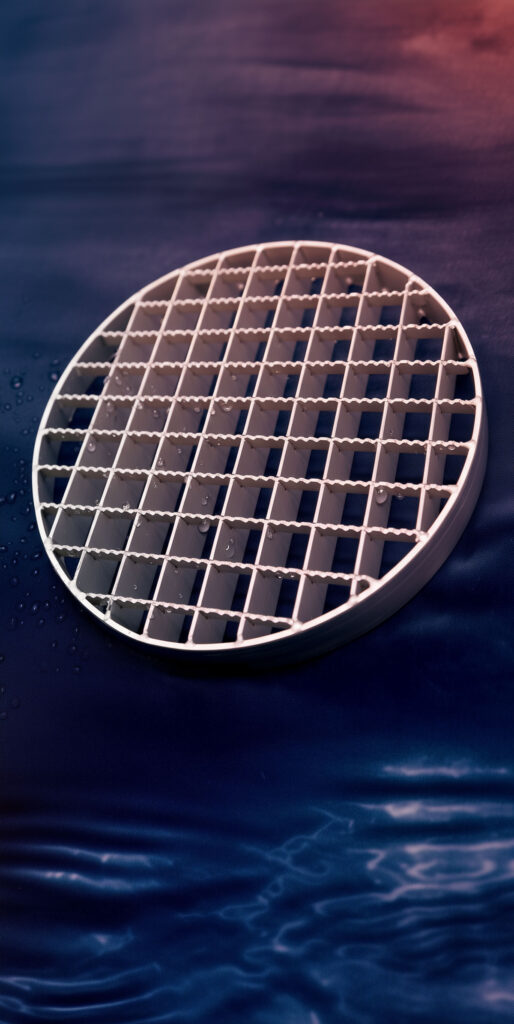

Sie erhöhen die Rutschhemmung durch gezielte Ausnehmungen an Trag- und/oder Querstäben, profilierte Oberkanten oder spezielle Oberflächenbehandlungen. Das Merkblatt ZH 1/571 des Berufsgenossenschaftlichen Instituts für Arbeitssicherheit (BGIA) dient Ihnen als Referenz für die Bewertung und Einordnung der Rutschhemmung; in Bereichen mit Öl, Fett oder Eis sind erhöhte Anforderungen zu erwarten.

Wählen Sie Maschenbild und Maschenweite nach Einsatz: engere Maschen (z. B. 20/10 statt 30/10) erhöhen die tatsächliche Auftrittsfläche und vermindern Stolper- sowie Rutschrisiken bei feuchten oder verschmutzten Bedingungen. Zusätzliche Maßnahmen wie gezielte Entwässerungsöffnungen, grobe Ausnehmungsmuster oder Beschichtungen (z. B. rutschhemmende Epoxidbeläge) ergänzen die funktionale Ausführung der Gitterroste.

Planen Sie regelmäßige Reinigungs- und Wartungsintervalle ein, besonders dort, wo Öl, Fett oder Eis auftreten; verstopfte Öffnungen oder anhaftende Schmierstoffe können die Wirksamkeit jeder Rutschhemmmaßnahme innerhalb weniger Wochen deutlich reduzieren. Fachgerechte Prüfung vor Inbetriebnahme und nach Montage — inklusive Sichtkontrolle der Ausnehmungen und Befestigungen — stellt sicher, dass die Rutschhemmung dauerhaft gegeben bleibt.

Seitenbacken sind seitlich an Stufen angeschweißte Platten mit Bohrungen zum Anschrauben an die Treppenwange und übernehmen für Sie die seitliche Fixierung sowie die Lastübertragung in die Auflager. Typische Blechstärken bewegen sich häufig im Bereich von 3–8 mm, Bohrungsgrößen und Lochabstände sollten Sie so wählen, dass sie mit der Wangengeometrie und den verwendeten Befestigungsmitteln (z. B. M8–M10) übereinstimmen.

Sorgfältige Schweißausführung und korrosionsgeschützte Oberflächen (z. B. Feuerverzinkung) sind entscheidend, damit Seitenbacken ihre stabilisierende Funktion langfristig erfüllen. Durch die Kombination mit Fußleisten oder Einhängewinkeln verhindern Seitenbacken seitliches Ausweichen und Verdrehung der Rostplatten, wodurch Sie die Gesamttragfähigkeit und die Gebrauchssicherheit der Treppenanlage erhöhen.

Bei Sonderanfertigungen sollten Sie die Bohrbild-Anordnung und die Schweißnahtlänge vorab statisch prüfen lassen; eine falsch dimensionierte oder zu kurz verschweißte Seitenbacke kann die seitliche Stabilität erheblich schwächen. Verwenden Sie bei hohen Querkräften verstärkte Ausführungen oder zusätzliche Rippen, um eine sichere Lastableitung in die Wange sicherzustellen.

Die übliche Methode ist das Feuerverzinken nach ISO 1461, bei der geschmolzenes Zink eine metallurgische Schicht auf dem Stahl bildet. Typische Schichtdicken liegen je nach Stahlquerschnitt und Legierung zwischen etwa 50 µm und 150 µm; für Flachstäbe in Standardstärken sind 60–90 µm häufig anzutreffen. Du kannst mit solcher Schichtdicke in gemäßigten Industrie- und Außenbereichen eine Schutzdauer von mehreren Jahrzehnten erwarten.

Beachte, dass Schweißnähte, Ausschnitte und geschlitzte Kanten besondere Aufmerksamkeit erfordern: unzureichend vorbereitete Schnittkanten oder eingeschlossene Rückstände aus der Vorbehandlung können zu lokal dünneren Schichten führen. Für exponierte Standorte (Salzluft, Chemie) empfehlen sich Duplex-Systeme (Feuerverzinken + Beschichtung) zur Verlängerung der Lebensdauer.

Zur Qualitätssicherung solltest du die Schichtdicke mit einem magnetischen Messgerät prüfen; Akzeptanzwerte orientieren sich an ISO 1461 und projektspezifischen Vorgaben. Bei Reklamationen sind Fotos der auflagernahen Bereiche, Messprotokolle und ggf. Abreißtests aussagekräftig; Reparaturen erfolgen meist mit Zinkspray oder nach vorgängiger Entrostung und Beschichtung.

Für die Mengenermittlung legst du die anzufertigende Fläche gemäß Arbeitsblatt H 10 (Arbeitsgemeinschaft Industriebau e.V.) als das kleinste den Rost umschließende Rechteck in m² zugrunde. Zusätzlich berechnest du Aus- und Abschnitte sowie Randeinfassungen in lfdm, die Mindestberechnung beträgt dabei 0,5 lfdm effektiv verlegte Fläche. Vereinbare vor Auftragserteilung Einheitspreise für m², lfm Randeinfassung und lfm Zuschnitt, damit du spätere Preisstreitigkeiten vermeidest.

Konkretes Rechenbeispiel: Bestellmaß 1,20 x 0,80 m = 0,96 m², Standardpreis 60 €/m² → 57,60 €; Randeinfassung 2,0 lfm à 12 €/lfm → 24,00 €; Ausschnitt 1,0 lfm à 8 €/lfm → 8,00 €; Zwischensumme 89,60 €. Aufträge mit vielen Einzelformaten können Zuschläge für Losgröße oder Schnittaufwand (z. B. 5–15 %) auslösen.

Zusatzinfo: Kalkuliere bei kleinen Serien einen Materialverlust von etwa 3–7 % für Zuschnittreste und Reserve, und berücksichtige Verzinkungsgewicht/Transportkosten bei langen Lieferwegen. Stimmen Toleranzen und Sonderwünsche schriftlich ab, um Nachberechnungen zu vermeiden; dokumentiere Maße und Sonderausführungen vor Produktion mit Skizzen und Fotos.

Ausschnitte, Schrägschnitte oder Ausklinkungen werden bei Ihnen standardmäßig mit Flachstahl eingefasst, um die Schnittkante zu stabilisieren und Querkräfte aufzunehmen. Die Abrechnung erfolgt zumindest mit einer Mindestlänge von 0,5 lfdm Schnittlänge je Einzelfall; bei komplexen Geometrien planen Sie zusätzliche Randeinfassungen oder verstärkte Füllstäbe ein, damit Tragstäbe nicht versagen.

Aufstelzungen (verstärkte, nach unten umgebaute Randeinfassungen) schaffen definierte Bauhöhen oder erhöhen die seitliche Führung; in begehbaren Bereichen können Aufstelzungen als Fußleiste ausgeführt werden, um ein Abrutschen von Gegenständen zu verhindern. Bei Durchführungen für Rohrleitungen oder Kabelrinnen empfiehlt sich eine umlaufende Randeinfassung mit Flachstahl in derselben Stärke wie die Randeinfassung des Rostes, damit Sie die ursprüngliche Versteifung erhalten.

Weitere Details sollten Sie projektbezogen prüfen: bei schrägen Ausschnitten für Rohrdurchführungen (z. B. 45°) empfiehlt sich eine vergrößerte Einfassungsbreite, um lokale Kerbwirkungen zu vermeiden; bei mehrfachen Ausschnitten in kurzen Abständen sind zusätzliche Querträger oder eine Verstärkung der Unterkonstruktion sinnvoll, da sonst die Tragfähigkeit lokal stark reduziert.

Einhängewinkel und Winkelkragen werden an den Gitterrost angeschweißt, um die Auflagerung in Rinnen, Schächten oder Regalböden zu realisieren. Übliche Ausführungen sind ein- oder mehrseitig angeordnete Winkel, die die Last direkt in die Randkonstruktion übertragen; Ihre Dimensionierung orientiert sich an der erwarteten Nutzlast und an der Rosthöhe, damit keine Kipp- oder Schubbeanspruchung am Verpressungspunkt entsteht.

Praktische Vorgaben für Sie: wählen Sie Winkelquerschnitte und Schweißnahtlängen so, dass die Auflagerkontaktlänge die durch den Tragstab eingeleitete Belastung aufnehmen kann. In leichten Anwendungen sind z. B. Winkel 40x40x4 mm üblich, in schwerer Beanspruchung 60x60x6 mm oder größer; ergänzende Verschraubungen in der Unterkonstruktion verhindern seitliches Verschieben und erhöhen die Gesamtsicherheit.

Besondere Aufmerksamkeit verlangen Übergangsbereiche zu Rinnen oder Schächten: Winkelkragen müssen so ausgelegt sein, dass Sie die Lasten gleichmäßig in die Beton‑ oder Stahlwände einleiten und Schweißverbindungen mindestens nach Betriebsbeanspruchung bemessen werden — unzureichend dimensionierte Anschlüsse führen schnell zu lokalen Plas­tifikationen oder Längsrissen, besonders bei wechselnder Verkehrslast oder Vibrationen.

Die lichte Stützweite berechnen Sie als das klare Maß zwischen den Auflagern (Beispiel: Mitte‑zu‑Mitte 1 260 mm minus 2×Auflagerbreite 30 mm ergibt 1 200 mm lichte Stützweite). Bei der Auswahl der zulässigen Stützweite orientieren Sie sich an den Hersteller‑Lasttabellen und an Nutzlasten von typ. 3–5 kN/m² für Industriegehwege; als Richtwert für Durchbiegungsgrenzen gilt häufig L/200 bei begehbaren Flächen.

Effekte der Optimierung erreichen Sie durch kleinere Tragstabteilung, größere Tragstabquerschnitte oder zusätzliche Zwischenauflager; jede Maßnahme verbessert die Tragfähigkeit, wirkt sich aber auf Gewicht und Kosten aus. Berücksichtigen Sie bei der Dimensionierung außerdem mögliche Punktlasten (z. B. Maschinenfüße, Gabelstapler) und planen gegebenenfalls lokale Verstärkungen.

Für punktuelle Lasten empfehlen Hersteller oft Auflastverstärkungen durch zusätzliche Querstäbe oder lokal aufgeschweißte Flachstahlprofile; unzureichende Auflage oder falsche Berechnung der Stützweite kann zu erheblichen Durchbiegungen und im Extremfall zum Versagen des Rostelements führen, daher sind Prüfungen anhand realer Lastszenarien unerlässlich.

Fußleisten verhindern das Abrutschen von Gegenständen und erhöhen die Sicherheit an Rändern; für leichte Anwendungen werden häufig Flachstahlprofile 30×3 mm verwendet, bei stärkerer Beanspruchung 40×4 mm oder höher. Höhe und Ausführung richten Sie nach Einsatzfall: 30–50 mm sind üblich, bei Treppen und Podesten sind klar definierte Sicherheitskanten vorzuziehen.

Die Befestigung erfolgt üblicherweise durch Anschweißen an den Rahmen oder durch verschraubte Ausführungen mit verblendeten Kanten; galvanische Verzinkung oder Pulverbeschichtung schützt die Leiste optisch und korrosionsmäßig. Achten Sie auf abgerundete Kanten und ausreichend geringe Auftrittshöhen, um Stolperfallen zu vermeiden.

Bei der Detailausführung sollten Sie auf durchgehende Schweißnähte oder formschlüssige Verbindungen achten, damit keine schmalen Spalten entstehen, durch die kleine Werkzeuge oder Befestigungsteile fallen können; eine korrekt bemessene Fußleiste trägt sowohl zur Funktionalität als auch zur Langlebigkeit Ihrer Gitterroste bei.
